Solarkabel Management Vogelschutz: Einführung - Solarkabelmanagement
In einem gut gestalteten Dach-PV-System werden Module, Wechselrichter und Montagestruktur sorgfältig spezifiziert und installiert. Die DC-Kabel, die diese Komponenten verbinden – mit einer Spannung von 300–600 V unter vollständiger Einstrahlung – werden jedoch häufig als sekundäre Aufgabe behandelt.
Dies ist eine kostspielige Versäumnis. Schlechtes Solarkabelmanagement ist eine der häufigsten Ursachen für langfristige PV-Systemausfälle und auch eine der am meisten vermeidbaren. Lockere Kabel scheuern an Modulrahmen, nicht gestützte Stecker entwickeln hochohmige Fehler, und freigelegte Leitungen unterhalb der Anlage werden zum leichten Ziel für Vogelschäden und Umweltabbau.
Dieser Artikel beschreibt die Kabelmanagement-Praktiken, die professionelle Installateure anwenden, um langfristige Systemzuverlässigkeit, Sicherheit und Leistung zu gewährleisten – und erklärt, warum Kabelschutz untrennbar mit Vogelschutz bei jeder ordnungsgemäß installierten PV-Anlage verbunden ist.
Warum Kabelmanagement wichtig ist
Die DC-Verdrahtung in einem Dach-PV-System arbeitet unter Bedingungen, die grundsätzlich anspruchsvoll sind. Kabel sind UV-Strahlung, thermischen Wechseln, Windlasten und Feuchtigkeitseintritt über 25 Jahre oder länger ausgesetzt. Stecker müssen über Tausende von Temperaturzyklen hinweg eine niederohmige elektrische Verbindung aufrechterhalten. Und die gesamte Kabelinfrastruktur befindet sich an einem Ort, der schwierig zu inspizieren und teuer zu reparieren ist.
Wenn das Kabelmanagement gut gemacht wird, sind diese Umweltbelastungen beherrschbar. Wenn es schlecht gemacht wird, verstärken sie sich – und die Folgen können schwerwiegend sein.
Leistungsverlust
Hochohmige Verbindungen, die durch verspannte oder beschädigte Stecker verursacht werden, verringern die Leistungsabgabe der betroffenen Stringreihe. In einem Wohnhaussystem mit zwei oder drei Stringreihen kann selbst eine einzelne verschlechterte Verbindung die Gesamtsystemleistung um 5–15 % reduzieren. Da sich der Verlust allmählich entwickelt, bleibt er oft über Jahre unbemerkt – und kostet den Systemeigentümer erhebliche Einnahmen, bevor der Fehler erkannt wird.
Lichtbogenfeuerrisiko
Wenn die Kabelisolation beeinträchtigt wird – sei es durch mechanische Abrasion, UV-Abbau oder Wildtierschäden – steigt das Risiko eines DC-Lichtbogenfehlers erheblich. Ein DC-Lichtbogen erzeugt anhaltende Temperaturen über 3.000°C und kann durch konventionellen Überschutz nicht unterbrochen werden, solange die PV-Module Spannung erzeugen. In einer Dachinstallation stellt dies ein direktes Brandrisiko dar.
Gewährleistungs- und Haftungsrisiken
Installateure, die Systeme mit schlechtem Kabelmanagement liefern, sind mit erhöhten Gewährleistungsrückrufquoten, erhöhter Haftungsexposition bei Systemausfällen und Reputationsschäden konfrontiert, die künftige Geschäftstätigkeit beeinträchtigen. Umgekehrt bauen Installateure, die professionelles Kabelmanagement demonstrieren, Vertrauen bei Kunden auf und unterscheiden sich auf einem zunehmend wettbewerbsintensiven Markt.
Grundlegende Kabelmanagement-Prinzipien
Kabel entlang von Strukturelementen führen
Alle DC-Kabel sollten entlang von Montagerahmen, Dachlatten oder dedizierten Kabelkanälen geführt werden – nie über offene Spannweiten zwischen Modulen. Kabel, die über nicht gestützte Entfernungen führen, hängen unter ihrem eigenen Gewicht durch und sich aufgrund thermischer Ausdehnung, und machen schließlich Kontakt mit scharfen Kanten an Modulrahmen oder Montagehardware.
Die Regel ist einfach: Jeder Kabelabschnitt sollte durch ein Strukturelement gestützt werden. Wenn eine Kabelführung nicht entlang eines vorhandenen Schienen- oder Lattensystems erfolgen kann, installieren Sie einen Kabelkanal oder ein Rohr, um die Lücke zu überbrücken.
Kabel in regelmäßigen Abständen befestigen
Kabel sollten in Abständen von höchstens 300–400 mm mit UV-stabilisierten Kabelbindern, rostfreien Kabelclips oder proprietären Kabelmanagement-Kanälen befestigt werden. Dies verhindert Bewegungen durch Windlasten und thermische Wechsel und eliminiert die allmähliche Abrasion, die auftritt, wenn Kabel gegen benachbarte Oberflächen verschieben.
Bei Verwendung von Kabelbindern wählen Sie Bindungen, die für Außen-UV-Belastung ausgelegt sind. Standard-Nylon-Kabelbinder verschlechtern sich innerhalb von 12–24 Monaten nach Außenmontage und werden schließlich ausfallen, sodass die Kabel ungesichert bleiben.
Positive-Negative-Trennung gewährleisten
Positive und negative Stringkabel sollten wo praktisch möglich separat geführt werden. Dies verringert die Wahrscheinlichkeit eines Phase-zu-Phase-Lichtbogenfehlers für den Fall, dass die Isolierung auf beiden Kabeln gleichzeitig beeinträchtigt wird – ein Szenario, das zwar unwahrscheinlich ist, aber die höchste Fehlerergie und das höchste Brandrisiko birgt.
Wo eine Trennung physikalisch nicht möglich ist – etwa beim Eingang zum Wechselrichter – sollten Kabel in separaten Schutzrohren geführt oder mit angemessenem Abstand befestigt werden, das von Kabelclips eingehalten wird.
Alle Stecker unterstützen
MC4- und kompatible Stecker müssen so gestützt werden, dass keine mechanische Last auf die Crimpverbindung übertragen wird. Ein nicht gestützter Stecker, der unter seinem eigenen Gewicht hängt oder unter dem zusätzlichen Gewicht einer Kabelführung, erfährt zyklische mechanische Belastung an der Crimpstelle. Mit der Zeit lockert sich die Verbindung, erhöht den Widerstand und erzeugt einen lokalisierten heißen Punkt, der zu Steckerausfall oder Zündung führen kann.
Verwenden Sie Stecker-Stützbrackets, Kabelbinder hinter dem Steckerkörper positioniert, oder führen Sie Kabel so, dass Stecker auf einer Montagesiene oder Strukturoberfläche ruhen.
Kabel vor scharfen Kanten schützen
Jede Stelle, wo ein Kabel in Kontakt mit einer scharfen oder rauen Oberfläche – wie einem Modulrahmen, einer Montagehalterungsecke oder einer Dachziegelkante – kommt, muss mit einem Rohr, Kantenschutztape oder einem Kabelgrommet geschützt werden. Selbst ein leichter Grat auf einer Montagehalterung kann die Kabelummantelung über mehrere Jahre hinweg durch thermische Bewegung abscheuern.
Führen Sie während der Installation Ihren Finger entlang jeder Kabelstrecke, um potenzielle Kontaktpunkte zu identifizieren. Wenn Sie eine scharfe Kante spüren, schützen Sie sie, bevor das Kabel in seiner endgültigen Position befestigt wird.
Die Verbindung zwischen Kabelmanagement und Vogelschutz
Selbst die am besten verwaltete Kabelinfrastruktur ist anfällig, wenn der Hohlraum unter dem Panel für Nistungsvögel zugänglich bleibt.
Wie Vögel Kabel beschädigen
Tauben, Raben und andere Stadtvögel werden vom warmen, geschützten Hohlraum unter PV-Modulen als Nistplatz angezogen. Einmal etabliert, interagieren sie auf mehrere Arten direkt mit der Kabelinfrastruktur.
Vögel picken an Kabelummantelungen, MC4-Steckerhäusern, Kabelbindern und Rohrbefestigungen. Dieses Verhalten wird durch Nestbauinstinkt und territoriale Aktivität getrieben. Nach einer oder zwei Nistungssaisons erzeugt wiederholtes Picken sichtbare Abrasion. In fortgeschrittenen Fällen wird die Ummantelung vollständig durchbrochen und legt den Leiter frei.
Nistmaterial – trockenes Stroh, Äste, Papier, Textilbruchstücke – sammelt sich um und auf Kabelführungen. Dieses Material speichert Feuchtigkeit gegen Kabeloberflächen und beschleunigt den Abbau der Ummantelung. Es schafft auch einen Brennstoffladebereich in direkter Nähe zu jedem möglichen Lichtbogenfeuer-Zündpunkt.
Vogelkot enthält Harnsäure, die über längere Kontaktzeiten die Kabelummantelung und Steckermaterialien mäßig korrodiert.
Warum Kabelmanagement und Vogelschutz zusammen erfolgen müssen
Professionelles Kabelmanagement verringert die Anfälligkeit des Leitungssystems für Umweltbelastungen. Vogelschutz beseitigt die größte externe Bedrohung für die Kabelintegrität in städtischen und vorstädtischen PV-Installationen. Keine Maßnahme ist vollständig wirksam ohne die andere.
Ein System mit exzellenter Kabelführung aber ohne Vogelschutz wird immer noch Kabelschäden innerhalb von zwei bis drei Nistungssaisons erleiden. Ein System mit Vogelschutz aber schlechtem Kabelmanagement wird immer noch hochohmige Fehler und Abrasionsschäden durch unzureichende Stützung und Führung entwickeln.
Der professionelle Ansatz besteht darin, Kabelmanagement und Vogelschutz als komplementäre Elemente desselben Inbetriebnahmeprozesses zu behandeln – beide beim Installationspunkt abgeschlossen, wenn Gerüste an Ort und Stelle sind und der Installateur vollen Zugriff auf die Anlage hat.
Inbetriebnahme-Checkliste: Kabelmanagement
Die folgende Checkliste fasst die wichtigsten Kabelmanagement-Schritte zusammen, die abgeschlossen und überprüft werden sollten, bevor ein PV-System als in Betrieb genommen abgezeichnet wird.
Stellen Sie zunächst sicher, dass alle DC-Kabel entlang von Montagerahmen, Dachlatten oder Kabelkanälen geführt werden – ohne offene Spannweiten. Bestätigen Sie zweitens, dass Kabel in Abständen von 300–400 mm mit UV-bewerteten Bindern oder Clips befestigt sind. Drittens überprüfen Sie, dass positive und negative Stringkabel wo praktisch möglich getrennt sind. Viertens stellen Sie sicher, dass alle MC4-Stecker gestützt sind und dass keine mechanische Last auf Crimpverbindungen übertragen wird. Fünftens überprüfen Sie alle Kabelkontaktpunkte auf scharfe Kanten und überprüfen Sie, dass der Schutz an Ort und Stelle ist. Sechstens bestätigen Sie, dass Kabeleinlässe zum Wechselrichter, zur Anschlussdose und zu Gebäudedurchdringungen gegen Feuchtigkeitseintritt versiegelt sind. Siebtens überprüfen Sie, dass ein Vogelschutznetz wie PV Protector® um den gesamten Umfang der Anlage montiert wurde und den Hohlraum unter dem Panel versiegelt.
Nachrüstung des Kabelmanagements für bestehende Systeme
Für bereits in Betrieb befindliche PV-Systeme, bei denen die Kabelführung während der Inbetriebnahme nicht angemessen berücksichtigt wurde, wird ein Sanierungsprogramm empfohlen.
Beginnen Sie mit einer visuellen Inspektion aller zugänglichen Kabelführungen und achten Sie besonders auf Kontaktpunkte mit Modulrahmen, Montagehalterungen und Strukturkanten. Achten Sie auf Zeichen von Abrasion, UV-Abbau oder Wildtierschäden auf der Kabelummantelung. Überprüfen Sie alle sichtbaren MC4-Stecker auf Verfärbung, Risse oder Zeichen thermischer Belastung.
Wenn Kabelschäden identifiziert werden, reparieren oder ersetzen Sie betroffene Abschnitte, bevor Sie erneut befestigen. Wenn Vogelaktivität aufgetreten ist, entfernen Sie alle Nistmaterialien und Ablagerungen vor der Kabelprüfung – Nistmaterial kann beschädigte Kabelabschnitte verbergen.

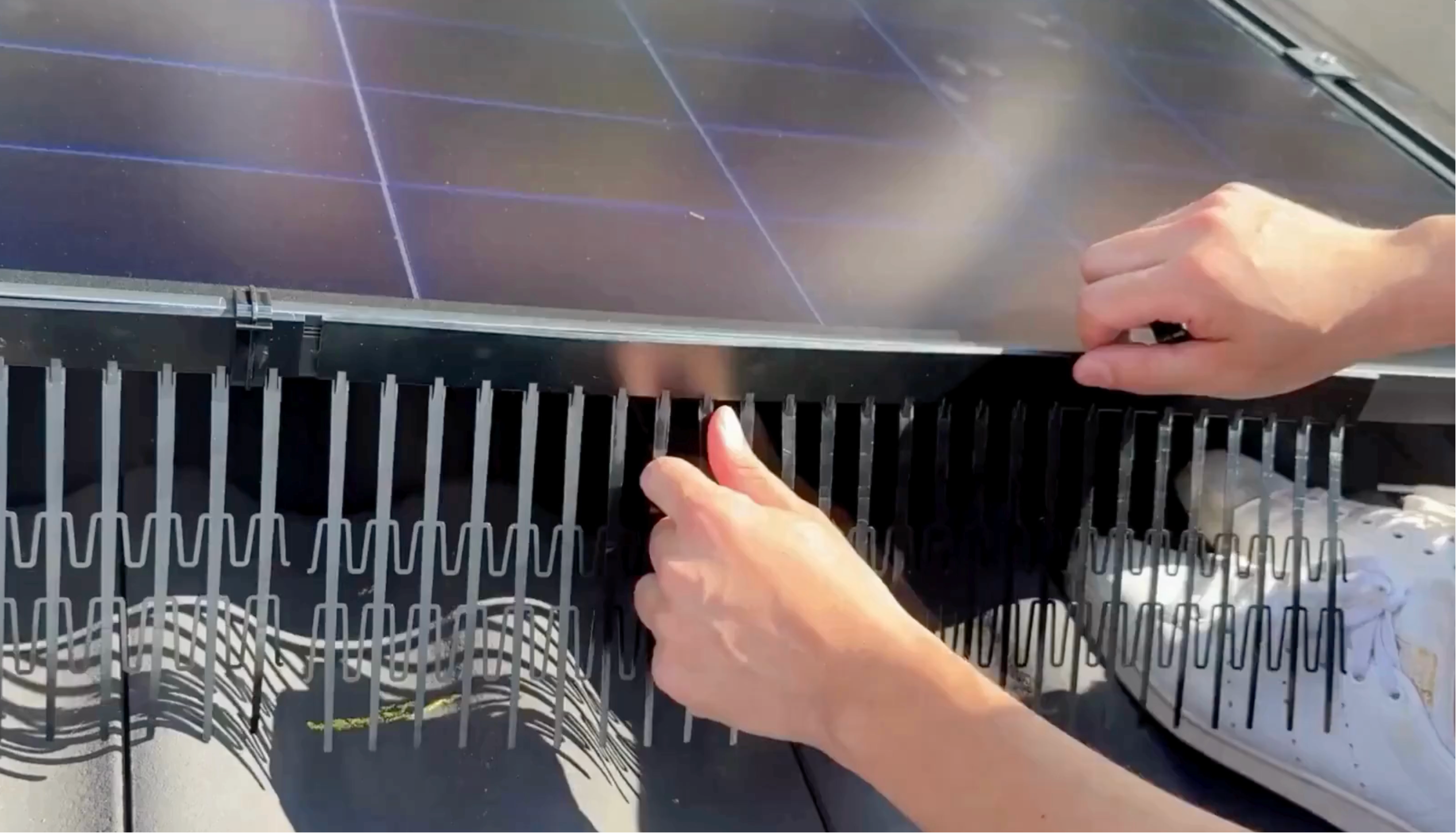

Nach Kabelreparatur und Umleitung montieren Sie eine Clip-on-Netzbarriere wie PV Protector® um den gesamten Arrayumfang, um eine Wiederbesiedlung zu verhindern. Dieser Schritt ist unerlässlich: ohne ihn werden Vögel innerhalb von Tagen oder Wochen zurückkehren und der Kabelschadenszyklus wird erneut beginnen.
Schlussfolgerung
Kabelmanagement ist kein Finishing-Detail oder ein kosmetisches Anliegen. Es ist eine Zuverlässigkeits-, Sicherheits- und Leistungsentscheidung, die die 25-jährige Betriebsdauer jeder Dach-PV-Anlage direkt beeinflusst.
Die Prinzipien sind einfach: Führen Sie Kabel entlang von Strukturelementen, befestigen Sie sie in regelmäßigen Abständen, unterstützen Sie alle Stecker, schützen Sie vor scharfen Kanten und trennen Sie positive und negative Leiter. Diese Schritte fügen 15–20 Minuten zu einer Wohninstallation hinzu und kosten einen Bruchteil des Systemwerts.
In Kombination mit Vogelschutz bei der Inbetriebnahme stellt professionelles Kabelmanagement sicher, dass die DC-Leitungsinfrastruktur intakt, sicher und vollständig funktionsfähig über die gesamte Lebensdauer des Systems bleibt – unabhängig von den Umwelt- und Wildtierdrücken, denen jede Dach-PV-Anlage ausgesetzt ist.
PV Protector® — Professioneller Vogelschutz für Photovoltaikanlagen.
Weitere Informationen unter [www.pv-protector.com](https://www.pv-protector.com)
