Inspection thermique de panneaux photovoltaïques : détecter les points chauds avant qu'ils ne deviennent critiques
- 5 mai
- 7 min de lecture
Un module solaire peut paraître en parfait état à l'œil nu tout en se dégradant de l'intérieur. Microfissures cellulaires, diodes de dérivation défaillantes, joints de soudure résistifs et ventilation obstruée par des nids d'oiseaux génèrent une chaleur localisée qui accélère le vieillissement des matériaux. Non détecté, un seul point chaud peut réduire la production d'un string de plusieurs dizaines de pour cent et, dans les cas extrêmes, provoquer un arc électrique. L'inspection thermique de panneaux photovoltaïques offre aux installateurs une méthode sans contact pour repérer ces anomalies thermiques sur l'ensemble d'une installation en une fraction du temps nécessaire à une inspection visuelle.
Ce guide aborde l'aspect pratique : l'équipement nécessaire, le moment opportun pour planifier un relevé thermique, l'interprétation des images et le lien entre les résultats et les prestations de maintenance et de protection que votre équipe propose déjà.
Quand programmer une inspection thermique de panneaux photovoltaïques
L'imagerie thermique fournit les données les plus exploitables lorsque l'ensoleillement atteint au moins 500 W/m² au moment de la mesure. En deçà de ce seuil, les écarts de température entre cellules saines et cellules défaillantes sont trop faibles pour être distingués des variations naturelles. En Europe centrale et occidentale, cela implique de programmer les relevés entre la fin de matinée et le début d'après-midi, d'avril à septembre.
Situations justifiant une inspection thermique de panneaux photovoltaïques :
- Vérification de mise en service — s'assurer que l'ensemble des modules produit de manière homogène avant la remise de l'installation au maître d'ouvrage - Visite de maintenance annuelle — la thermographie complète la liste de contrôle visuel par des données objectives - Baisse de rendement inexpliquée — lorsque le monitoring signale un sous-rendement de string sans cause visible - Après tempête ou grêle — les microfissures dues aux contraintes mécaniques sont invisibles à l'œil mais immédiatement identifiables sur l'image thermique - Indices de nidification — présence de fientes, plumes ou débris sous les modules
Les recherches du Fraunhofer ISE sur la fiabilité des modules PV montrent que la détection précoce de la dégradation cellulaire par imagerie thermique permet de prévenir les pertes de rendement cumulatives sur toute la durée de vie résiduelle de l'installation.
Équipement pour une thermographie efficace
Une inspection thermique de panneaux photovoltaïques professionnelle ne nécessite pas la caméra la plus onéreuse du marché, mais un capteur dont la résolution permet de distinguer les cellules individuelles à la distance de travail typique d'un relevé en toiture.

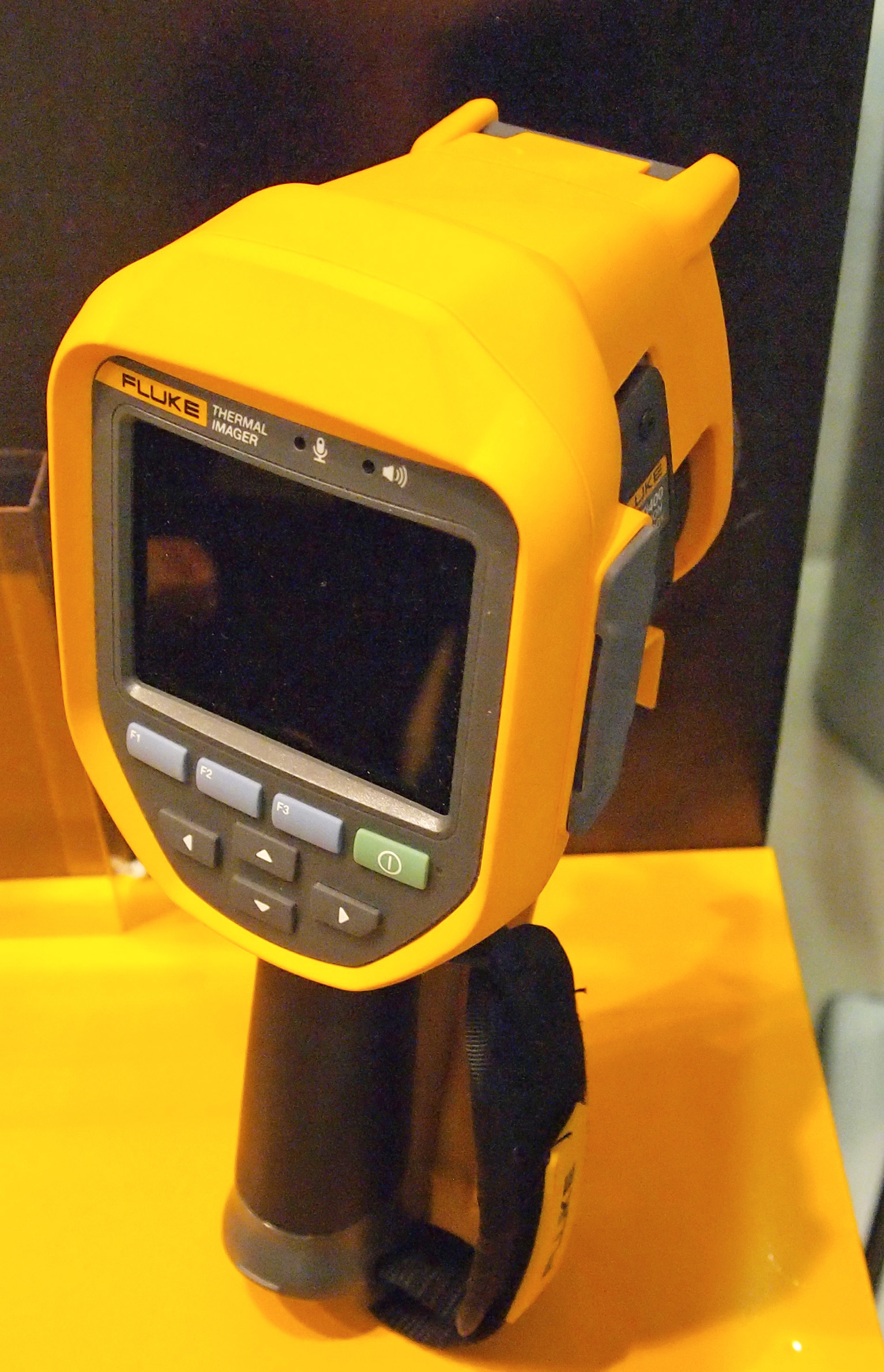

Caméras infrarouges portatives
Les modèles d'entrée de gamme avec une résolution de 160 × 120 pixels conviennent aux installations résidentielles où l'opérateur peut s'approcher à deux mètres de la surface du module. Pour les toitures commerciales à accès restreint, une résolution minimale de 320 × 240 pixels est recommandée. Caractéristiques clés :
- Sensibilité thermique (NETD) — inférieure à 50 mK pour détecter les points chauds précoces - Plage spectrale — 7,5–14 µm couvrant le pic d'émission des surfaces de modules PV - Fréquence d'image — au moins 9 Hz pour un balayage fluide d'une grande installation - Champ de vision — un angle plus large réduit le nombre de prises de vue par rangée
Thermographie par drone
Pour les installations dépassant 100 kWc, le relevé par drone réduit considérablement le temps d'inspection. Une caméra radiométrique embarquée capture des données thermiques géoréférencées que l'on peut assembler en une cartographie thermique de l'ensemble du site. Une altitude de vol comprise entre 10 et 20 mètres offre un bon compromis entre résolution par cellule et couverture par passage.
En France, le pilotage commercial de drones est encadré par la Direction générale de l'Aviation civile (DGAC). Un brevet de pilote à distance et une déclaration de vol en catégorie spécifique sont généralement requis pour ce type de mission.
Interpréter les anomalies thermiques
Tout écart de température ne signale pas nécessairement un défaut. Le succès d'une inspection thermique de panneaux photovoltaïques repose sur la capacité de l'opérateur à classifier ce que la caméra révèle.
Points chauds de cellule isolée

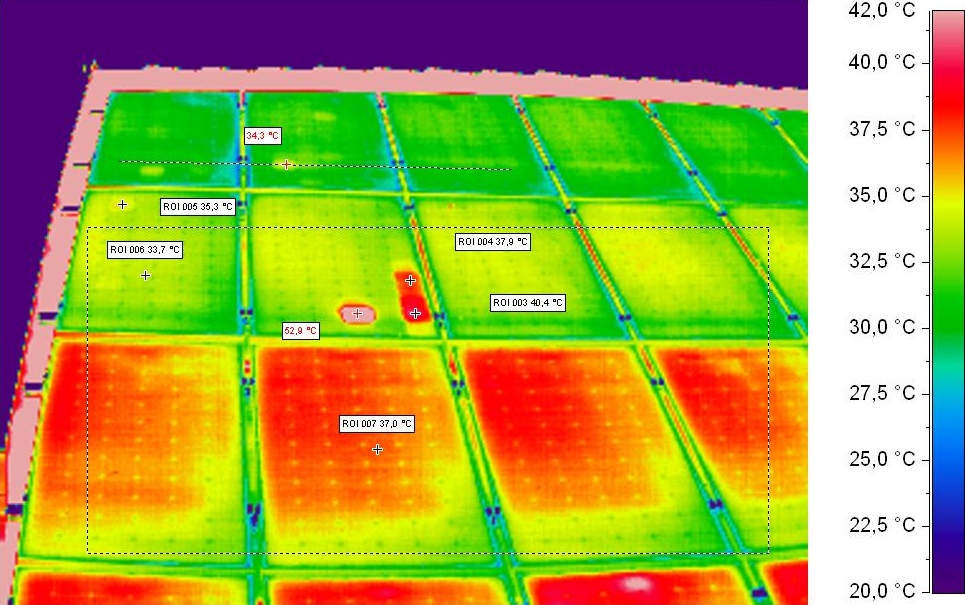

Une cellule nettement plus chaude que ses voisines — typiquement 10 à 20 °C au-dessus de son environnement — indique généralement une fissure ou un joint de soudure résistif. La diode de dérivation s'active pour protéger le module, mais la cellule affectée continue de dissiper de l'énergie sous forme de chaleur. La multiplication de ces points chauds au sein d'un string entraîne une baisse cumulative de la tension et réduit l'efficacité de l'onduleur.
Échauffement de sous-chaîne

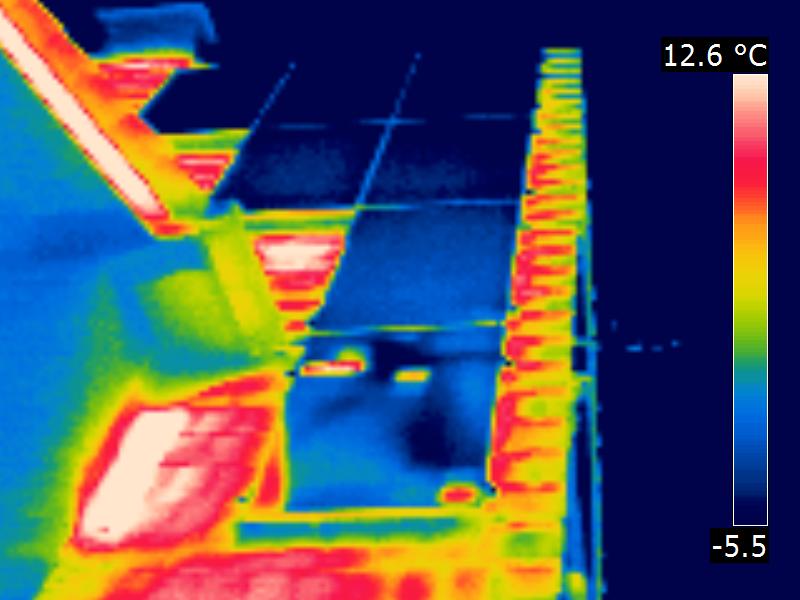

Lorsqu'un tiers complet d'un module présente une température supérieure au reste, la diode de dérivation correspondante est probablement défaillante en court-circuit. Elle conduit en permanence au lieu de contourner les cellules affectées. Ce schéma se distingue clairement d'un défaut de cellule isolée et nécessite le remplacement de la diode.
Échauffement en bordure et obstruction de la ventilation

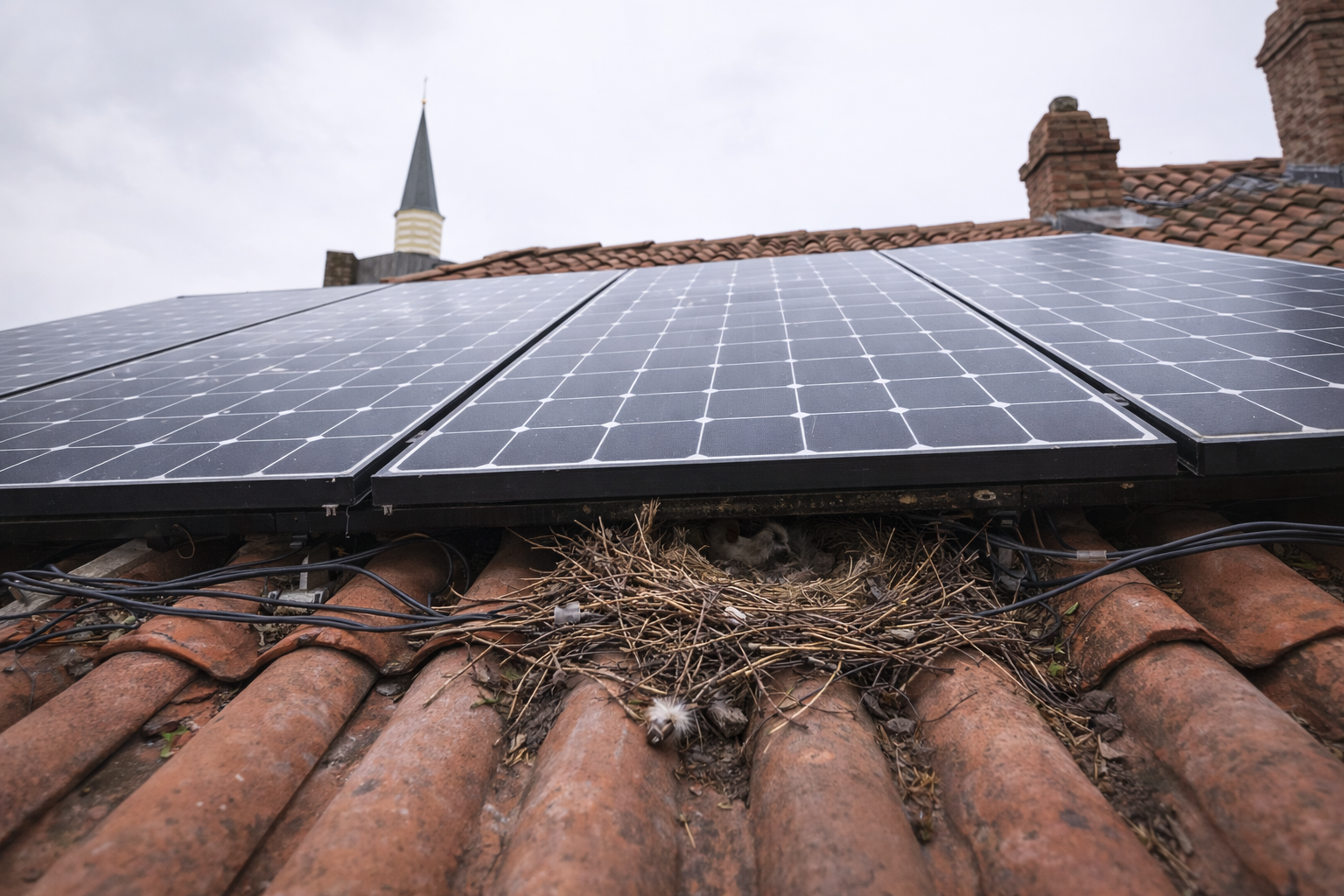

Des températures élevées le long du bord inférieur des modules — en particulier un échauffement uniforme sur plusieurs panneaux d'une même rangée — signalent un flux d'air restreint sous l'installation. La cause la plus fréquente en toiture inclinée est l'accumulation de matériaux de nidification qui forme une barrière thermique. Ce défaut est difficile à repérer visuellement car les débris se trouvent derrière les modules, mais il apparaît clairement sur l'image thermique sous forme d'une bande chaude large et régulière.
C'est là que l'inspection thermique rejoint directement la protection anti-oiseaux. Lorsque des schémas d'échauffement en bordure apparaissent de manière récurrente sur une section de l'installation, la solution consiste à nettoyer les débris de nidification puis à installer un filet périmétrique pour empêcher toute récidive. Sans cette protection, le cycle de nidification se répète d'une saison à l'autre.
Lien entre points chauds et dégâts causés par les oiseaux
Les installateurs qui proposent déjà des solutions de protection contre les oiseaux doivent comprendre la relation directe entre l'activité de nidification et les anomalies thermiques. Le mécanisme est simple : les nids bloquent le flux d'air convectif qui maintient les modules dans leur plage de température nominale. Chaque degré supplémentaire au-dessus de la température nominale coûte environ 0,35 à 0,45 % de puissance pour la technologie silicium cristallin.
Un seul nid sous une rangée de modules peut élever la température locale au point de déclencher l'activation des diodes de dérivation, ce qui apparaît comme une anomalie de sous-chaîne sur l'image thermique. Si l'inspecteur ne vérifie pas la face arrière des modules, l'anomalie risque d'être attribuée à un défaut interne, entraînant une réclamation de garantie inutile au lieu d'un simple nettoyage suivi de l'installation d'un filet de protection.
Procédure pratique en cas d'échauffement de bordure détecté par thermographie :
1. Documenter le schéma thermique avec des images géoréférencées 2. Inspecter physiquement le dessous des modules concernés pour détecter des traces de nidification 3. Éliminer tous les débris et matériaux de nidification 4. Effectuer un relevé de contrôle pour confirmer la disparition de l'anomalie 5. Installer une protection périmétrique pour prévenir toute nidification future
Ce processus transforme une prestation de diagnostic en une mission de protection : le client voit la preuve thermique, comprend la cause et autorise la pose d'un filet de protection en tant que mesure préventive.
Documentation et rapport
Une inspection thermique de panneaux photovoltaïques ne crée de la valeur que si les résultats sont présentés dans un format exploitable par le propriétaire de l'installation ou le responsable O&M. Un rapport de thermographie professionnel comprend généralement :
- Vue d'ensemble de l'installation annotée avec les positions des modules et les marqueurs d'anomalies - Images de détail de chaque anomalie identifiée, avec delta de température, coordonnées GPS (en cas de relevé par drone) et classification (fissure cellulaire, défaillance de diode, obstruction de ventilation, surchauffe de boîtier de jonction) - Classification de gravité — la norme IEC TS 62446-3 propose un système à trois niveaux : mineur (surveillance recommandée), majeur (intervention requise au prochain cycle de maintenance), critique (intervention immédiate nécessaire) - Actions recommandées par anomalie, y compris les mesures de protection contre les causes identifiées telles que la nidification
La documentation systématique protège également l'installateur. En cas de défaillance ultérieure d'un module, le rapport de thermographie prouve que le problème a été identifié et communiqué au propriétaire de l'installation dans un délai défini.
Intégrer la thermographie dans votre offre de services
Pour les entreprises d'installation souhaitant développer des revenus récurrents de maintenance, l'inspection thermique figure parmi les prestations complémentaires les plus rentables. Le coût de l'équipement est modeste par rapport à la valeur facturable de chaque relevé, et les compétences requises recoupent les connaissances en électricité que votre équipe maîtrise déjà.
Une approche pragmatique :
- Intégrer les inspections thermiques aux contrats de maintenance annuels — le relevé s'effectue lors de la même visite que les contrôles visuels et l'analyse des journaux d'onduleur - Proposer un relevé thermique de mise en service comme standard sur les nouvelles installations — cela crée une référence de base qui accélère la détection d'anomalies futures - Utiliser les preuves thermiques pour justifier les travaux de protection — un client qui voit un point chaud causé par la nidification est bien plus enclin à autoriser l'installation d'un filet de protection qu'après une simple recommandation verbale
La combinaison de diagnostics thermiques et de protection physique crée une boucle de service : l'inspection identifie le problème, la protection empêche sa récurrence, et la prochaine inspection annuelle confirme l'efficacité de la solution.
Points clés
L'inspection thermique de panneaux photovoltaïques est une méthode de diagnostic non invasive et efficace qui met en évidence des défauts invisibles à l'œil nu. Pour les installateurs qui travaillent quotidiennement en toiture, l'ajout de l'imagerie thermique à leur équipement constitue une extension naturelle qui renforce les contrats de maintenance, soutient les conversations commerciales et protège les clients contre des pertes de rendement progressives.
Le lien avec la protection anti-oiseaux est direct : l'obstruction de la ventilation par les matériaux de nidification est l'une des causes les plus fréquentes d'anomalies d'échauffement en bordure sur les installations en toiture inclinée. Identifier ce schéma tôt et y remédier par un nettoyage suivi de la pose d'un filet périmétrique illustre exactement l'approche globale qui fidélise les clients sur le long terme.
