Cavi pannelli fotovoltaici: distinguere i morsi dei roditori dai danni da volatili

Una chiamata di assistenza per «cablaggio rovinato sul tetto» non descrive un guasto solo. Nel rapporto di intervento la voce «danni ai cavi pannelli fotovoltaici» copre almeno tre meccanismi diversi che sull'inverter si somigliano, e da quale dei tre si ha davanti dipendono la riparazione, il preventivo e — soprattutto — la misura di prevenzione che si propone al cliente.

Quello che segue è una guida di campo per leggere quelle tracce su un impianto in falda, compresa la parte che quasi nessuno scrive: dove finisce il campo di applicazione di un sistema anti-volatili. PV Protector® è progettato per tetti a falda con bordo inferiore del modulo definito: non è previsto per impianti zavorrati su tetto piano, per installazioni a terra o per campi fotovoltaici.

Tre meccanismi di danno, un solo sintomo

Dal lato inverter i tre casi appaiono quasi identici: resistenza di isolamento che scende, stringa intermittente, intervento del differenziale. Sul tetto sono fenomeni completamente distinti.

La rosicchiatura è asportazione deliberata di materiale. I roditori lavorano con gli incisivi accoppiati, quindi il danno è morso, non consumato: un taglio netto trasversale all'asse del cavo, oppure una serie di tagli, nel punto in cui l'animale ha potuto fare presa.

L'abrasione nasce da un movimento relativo ripetuto fra il cavo e qualcosa di più duro: lo spigolo di un telaio, il labbro di un profilo, un coppo. Asporta guaina lentamente, nell'arco di mesi o anni, sempre in corrispondenza di un punto di contatto.

Il degrado da contaminazione è il più lento dei tre: materiale di nidificazione compattato contro il cavo, deiezioni, detriti umidi e i cicli termici che ne derivano una volta ostruita la ventilazione sotto il modulo. Il cavo non viene aggredito: viene sepolto e cotto.

Gli uccelli entrano nel secondo e nel terzo meccanismo. Il primo appartiene ai roditori. Tutta la diagnosi sta in questa distinzione.

Come riconoscere i danni da roditori sui cavi pannelli fotovoltaici

Il danno da roditore ha una firma che si può fotografare e allegare a un rapporto.

- Geometria del taglio. I segni dei denti sono corti, accoppiati e trasversali rispetto all'asse del cavo. Spesso la guaina risulta asportata a fascia, con il rame o l'isolante interno esposti in modo netto anziché consumati e lucidi. Sono caratteristici i solchi paralleli nel polimero. - Posizione. Il danno sta dove l'animale trova appoggio: anse di cavo che pendono sotto il modulo, tratti appoggiati su un listello o su un elemento di copertura, passaggi in corrispondenza dell'attraversamento del tetto. Le anse di servizio lasciate libere sono la vittima classica. - Deiezioni e residui. Gli escrementi dei roditori sono piccoli, scuri e allungati, e si concentrano lungo i percorsi e negli angoli riparati: tutt'altra cosa rispetto agli spruzzi bianco-scuri dei volatili. Si trovano spesso anche isolante sfilacciato e listelli in legno intaccati. - Stagione e via di accesso. Le segnalazioni si concentrano in autunno e in inverno, quando gli animali cercano riparo. Va cercata la via d'ingresso: una fessura in gronda, un ramo che sporge, una copertura adiacente.

È la stessa perizia che si fa in qualsiasi sottotetto, e va documentata prima di tagliare via il tratto danneggiato: è la fotografia a giustificare l'intervento che si mette a preventivo.

Che aspetto ha invece il danno provocato dai volatili

Gli uccelli raramente mordono un cavo. Quello che fanno è occupare lo spazio sotto i moduli e cambiare le condizioni in cui quel cavo vive.

La costruzione del nido trascina i cavi. Piccioni, taccole e storni portano rametti, paglia e materiale filiforme nella cavità e li sistemano a forza. Le anse libere vengono tirate, spostate e premute contro gli spigoli del telaio: il cavo finisce dove il progettista non lo aveva previsto, e quel nuovo punto di contatto è esattamente dove comincia l'abrasione.

Il materiale di nido si compatta attorno al percorso. Materiale organico secco e piume si accumulano intorno ai fissaggi, trattengono umidità contro la guaina e bloccano il flusso d'aria che porterebbe via il calore.

Le deiezioni caricano la superficie. I depositi concentrati lungo le linee di posa sono acidi e igroscopici e, insieme all'esposizione ai raggi UV, invecchiano la guaina più in fretta di quanto la scheda tecnica del cavo lasci presumere.

Il danno è diffuso, non puntuale. È l'indizio decisivo. Il danno da roditore è un evento che si cerchia con un pennarello; quello di origine aviaria è una zona: un metro di guaina sfregata, una superficie opaca e indurita, detriti compattati attorno ai fissaggi e, spesso, più cavi interessati nella stessa campata. La dinamica di quell'ambiente è approfondita nella nostra analisi sui detriti sotto i pannelli solari.

Perché il discorso arriva al rischio incendio

Un isolante danneggiato non è solo un problema di resa. Fraunhofer ISE, insieme a TÜV Rheinland, ha studiato il rischio d'incendio negli impianti fotovoltaici e i meccanismi che lo generano, fra cui la formazione di archi elettrici e i punti caldi, pubblicando una linea guida per valutarlo e ridurlo. Fra i risultati, i connettori DC e le giunzioni dei cavi risultano sensibili agli errori di installazione e possono innescare archi quando sono eseguiti male (Fraunhofer ISE — PV Fire Protection).

Da qui discendono due considerazioni, entrambe da formulare con misura. La prima: gli incendi gravi di impianti fotovoltaici sono rari rispetto al parco installato, e questo non è un articolo allarmistico né va usato come argomento di vendita in chiave di paura. La seconda: le condizioni che un cablaggio danneggiato crea sul tetto sono proprio quelle su cui la ricerca punta l'attenzione — isolamento DC compromesso e, dove ci sono gli uccelli, materiale di nido secco nella stessa cavità. Il quadro completo dei percorsi di innesco è nella nostra guida al rischio incendio dei pannelli solari.

La conseguenza operativa è procedurale più che drammatica: un danno al cablaggio è un difetto da chiudere a regola d'arte, documentare e prevenire, non da tamponare con del nastro.

Due problemi, due rimedi diversi

Qui un articolo onesto deve separarsi dalla brochure commerciale.

Il danno da roditori richiede una misura antiroditore. Un animale che rosicchia il polimero non viene fermato dal polimero. Servono barriere di tipo metallico, chiusura della via d'accesso in gronda e sul bordo del tetto, eliminazione dei percorsi di avvicinamento — rami, strutture adiacenti — e, dove l'infestazione è consolidata, una ditta specializzata. PV Protector® è un sistema di protezione contro i volatili: non è una barriera antiroditore, non viene venduto come tale e non deve mai essere prescritto come tale. Raccontarla diversamente al cliente costa il secondo intervento e il rapporto di fiducia.

Il danno di origine aviaria si previene davvero, chiudendo il perimetro, perché il meccanismo è l'occupazione dello spazio. Se gli uccelli non entrano sotto i moduli, non costruiscono il nido nella cavità, non trascinano materiale sui percorsi dei cavi e non compattano detriti attorno ai fissaggi.

Entrambi i casi condividono un presupposto: un cablaggio fatto bene fin dall'inizio. Percorsi fissati corti, nessuna ansa penzolante, raggi di curvatura rispettati, fissaggi resistenti ai raggi UV, niente che poggi sullo spigolo di un telaio. Un tetto cablato con questo criterio sopporta i contatti accidentali; un tetto con un metro di gioco nella cavità offre a qualsiasi animale qualcosa su cui lavorare. Il dettaglio è nelle migliori pratiche di gestione dei cavi solari.

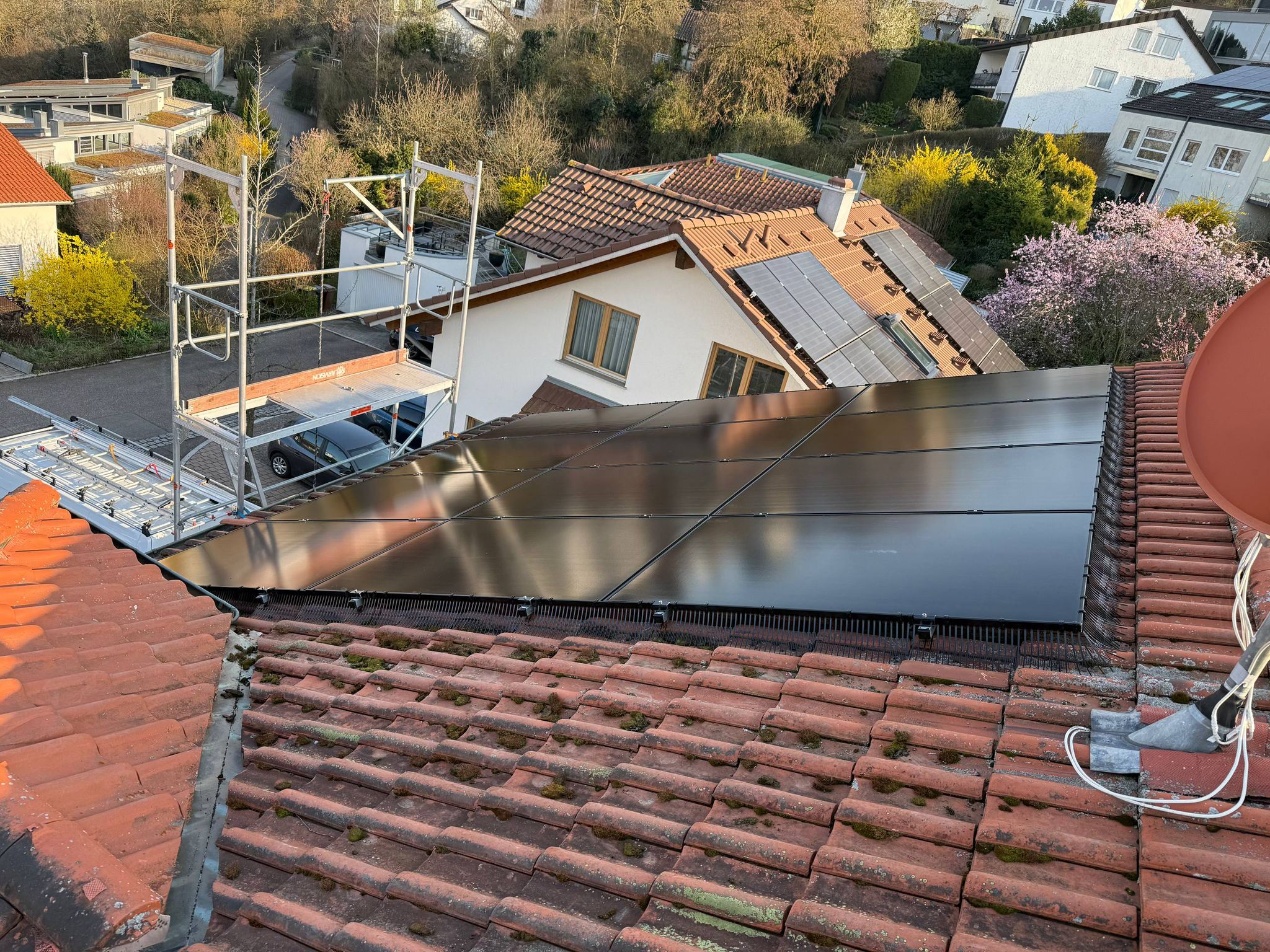

Chiudere l'habitat su un tetto a falda

Quando la diagnosi porta agli uccelli, PV Protector® chiude il varco aperto sotto i moduli con tre componenti.

I Perimeter Segments — HDPE con stabilizzanti UV 944 e 622 — sigillano la fessura lungo il perimetro del modulo e sono disponibili in due altezze, 150 mm (Standard) e 200 mm (Extended). I C-Clips in PC+ABS stabilizzato ai raggi UV li agganciano a telai di modulo da 30, 35 e 40 mm, senza attrezzi e senza forare, quindi sul modulo non si esegue nulla che possa incidere sulla sua garanzia. Le Cable Ties in PA66 stabilizzato ai raggi UV completano il fissaggio. Il sistema è coperto da una garanzia di 10 anni secondo specifica del produttore ed è destinato esclusivamente a tetti a falda con bordo inferiore del modulo definito.

L'effetto sul cablaggio è lineare: senza accesso alla cavità non si costruiscono nidi, non viene trascinato materiale sui percorsi e non si ripresenta ogni anno l'accumulo da rimuovere. Un meccanismo di danno viene eliminato del tutto; l'altro no — e dirlo apertamente è la differenza fra una specifica di cui il cliente si può fidare e una di cui scoprirà i limiti nel modo peggiore.

Checklist diagnostica per il prossimo intervento

Sei passaggi che rendono ripetibile la procedura:

- Fotografare prima di toccare — inquadratura d'insieme, macro per la geometria del danno, annotazione della posizione del modulo. - Classificare il taglio. Trasversale, morso, guaina asportata a fascia con solchi paralleli: roditore. Sfregato, lucido, assottigliato in un punto di contatto: abrasione. - Leggere i residui. Escrementi piccoli, scuri e allungati più materiale sfilacciato: roditore. Piume, rametti, paglia e spruzzi bianco-scuri: volatili. - Individuare la via d'accesso in gronda, sul bordo e a ogni attraversamento della copertura, e verbalizzare come l'animale sia entrato. - Misurare la resistenza di isolamento sulla stringa interessata e su quelle adiacenti, prima e dopo la riparazione: un guasto intermittente in una giornata asciutta sfugge facilmente. - Mettere a preventivo il rimedio corretto. Segni di denti: misura antiroditore. Tracce di nidificazione: chiusura del perimetro. Posa fatta male: rifissaggio in ogni caso.

Roditori e uccelli lasciano marchi diversi, richiedono riparazioni diverse e appartengono a righe diverse di un'offerta. Dove le prove indicano i volatili, un impianto in falda equipaggiato con Perimeter Segments, C-Clips e Cable Ties PV Protector® elimina l'habitat che ha messo il cavo a rischio.

Per definire la protezione anti-volatili del prossimo impianto su tetto a falda — o per parlare di condizioni riservate a installatori e distributori — è possibile contattare il team PV Protector®.
