Cabo painel solar: distinguir roedores de aves no telhado

Uma chamada de assistência descrita ao telefone como «cablagem danificada no telhado» raramente corresponde a uma única avaria. São, no mínimo, três avarias distintas com o mesmo aspeto exterior: a bainha marcada, a string em baixo ou intermitente e o cliente à espera de uma explicação. Só que a reparação, o orçamento e a medida preventiva dependem inteiramente de quem provocou o dano.

Este artigo é um guia de campo para ler essas marcas num sistema em telhado inclinado: o que os roedores deixam, o que as aves deixam e onde está o limite honesto de um sistema de proteção contra aves. O PV Protector® foi concebido para telhados inclinados com bordo inferior do módulo definido; não se adequa a coberturas planas lastradas, instalações no solo nem centrais em campo aberto.

Três mecanismos de dano, um único sintoma

Do lado do inversor, os três parecem quase a mesma coisa: resistência de isolamento a degradar-se, uma string intermitente, um diferencial que dispara sem razão aparente. No telhado, são realidades completamente diferentes.

Roer é remoção deliberada de material. Os roedores trabalham com incisivos emparelhados, pelo que o dano é mordido e não gasto: um corte limpo, transversal ao eixo do condutor, ou uma série deles, exatamente no ponto onde o animal conseguiu apoiar-se.

A abrasão é movimento relativo repetido entre o condutor e algo mais duro — o bordo de um caixilho, o rebordo de um perfil, uma telha. Remove material da bainha devagar, ao longo de meses ou anos, e acontece sempre num ponto de contacto.

A degradação por contaminação é a mais lenta das três: material de nidificação compactado contra a cablagem, dejetos, detritos húmidos e o ciclo térmico que se instala assim que a ventilação deixa de existir. O condutor não é atacado; fica soterrado e a cozer.

As aves entram no segundo e no terceiro mecanismos. O primeiro pertence por inteiro aos roedores. É nessa distinção que assenta todo o diagnóstico.

Como identificar danos de roedores no cabo painel solar

O dano por roedor tem uma assinatura que se fotografa e se anexa a um relatório.

- Geometria do corte. As marcas de dentes são curtas, emparelhadas e transversais ao eixo do condutor. É frequente a bainha aparecer removida numa faixa, com o cobre ou o isolamento interior expostos de forma limpa, e não polidos pelo atrito. Vários sulcos paralelos no polímero são característicos. - Posição. O dano surge onde o animal consegue firmar-se: laçadas de cabo suspensas por baixo do módulo, troços apoiados numa ripa ou numa telha, pontos de passagem na cobertura. As laçadas de serviço soltas são a vítima clássica. - Dejetos e resíduos. Os excrementos de roedor são pequenos, escuros e alongados, e concentram-se ao longo dos troços e em cantos abrigados — nada parecido com as manchas brancas e escuras que as aves deixam. É comum encontrar também isolamento desfiado, ripado roído e material fibroso trazido de fora. - Época e via de acesso. As ocorrências concentram-se no outono e no inverno, quando os animais procuram abrigo. Procure a via de entrada: uma folga no beirado, um ramo pendente, uma cobertura contígua.

Nada disto é exótico: é a mesma leitura de indícios que se faz em qualquer desvão. O que importa é registá-la antes de cortar o troço danificado, porque é a fotografia que sustenta a medida que vai a orçamento.

O que a atividade das aves deixa na cablagem

As aves raramente cortam um condutor com o bico. O que fazem é ocupar o espaço sob os módulos e alterar as condições em que a cablagem vive.

A construção do ninho arrasta os cabos. Pombos e gralhas transportam ramos, palha e restos de fio metálico para dentro da caixa de ar e trabalham-no até o encaixar. As laçadas soltas são puxadas, deslocadas e encostadas aos bordos dos caixilhos. O condutor acaba num sítio que o instalador nunca previu — e é nesse novo ponto de contacto que começa a abrasão.

O material de nidificação compacta-se contra o troço. Matéria orgânica seca e penas acumulam-se à volta dos fixadores, retêm humidade contra a bainha e bloqueiam o fluxo de ar que dissiparia o calor.

Os dejetos carregam a superfície. Depósitos concentrados ao longo das linhas de poiso são ácidos e higroscópicos e, com a exposição UV junto ao beirado, envelhecem a bainha exterior mais depressa do que a ficha técnica pressupõe.

O dano é difuso, não pontual. É este o indício prático. O dano por roedor é um evento localizado, que se circunda com um marcador. O dano provocado por aves é uma zona: um metro de bainha gasta, uma capa baça e endurecida, detritos compactados à volta dos fixadores e, muitas vezes, vários condutores afetados no mesmo vão. O que se acumula lá em baixo está tratado em detalhe no nosso artigo sobre detritos sob painéis solares.

Porque é que isto acaba numa conversa sobre incêndio

Isolamento danificado não é apenas uma questão de produção. O Fraunhofer ISE, em conjunto com o TÜV Rheinland, investigou o risco de incêndio em instalações fotovoltaicas e os mecanismos que lhe estão na origem, incluindo a formação de arco elétrico e os pontos quentes, e publicou um guia para avaliar e minimizar esse risco. Entre as conclusões, os conectores DC e as ligações de cabo são sensíveis a erros de instalação e podem gerar arco quando mal executados (Fraunhofer ISE — PV Fire Protection).

Daqui decorrem duas coisas, ambas a dizer com cuidado. Primeiro: os incêndios graves em fotovoltaico são raros face ao parque instalado — isto não é uma história de terror e não deve ser vendida como tal. Segundo: as condições que uma cablagem danificada cria num telhado são exatamente as condições que a investigação aponta — isolamento DC comprometido e, quando há aves envolvidas, material de ninho seco na mesma caixa de ar. O quadro completo dos caminhos de ignição está no nosso guia de segurança contra incêndios em instalações fotovoltaicas.

Para o instalador, a conclusão é processual e não dramática: um dano na cablagem é um defeito para fechar em condições, documentar e prevenir — não para tapar com fita isoladora até à próxima deslocação.

Dois problemas, duas respostas

É aqui que um artigo honesto tem de divergir de um argumentário de venda.

O dano por roedor exige uma medida contra roedores. Animais que roem polímero não são travados por polímero. Blindar um telhado contra roedores significa barreiras metálicas, fecho da via de acesso no beirado e no bordo da cobertura, eliminação dos caminhos de aproximação — ramos, estruturas adjacentes — e, onde a infestação já está instalada, uma empresa especializada em controlo de pragas. O PV Protector® é um sistema de proteção contra aves. Não é uma barreira contra roedores, não é vendido como tal e nunca deve ser especificado como tal. Se encontrar marcas de dentes, orce a medida contra roedores. Dizer o contrário ao cliente custa-lhe a segunda deslocação e a relação comercial.

O dano provocado por aves exige que se feche o habitat. Este é genuinamente evitável no perímetro, porque o mecanismo é a ocupação. Se as aves não conseguem entrar sob os módulos, não constroem ninhos ali, não arrastam material sobre os troços de cabo, não compactam detritos à volta dos fixadores — e o tráfego de poiso por cima diminui com elas.

Os dois casos partilham um pré-requisito: uma cablagem bem feita à partida. Troços presos com folga curta, raios de curvatura corretos, fixadores resistentes a UV, nada apoiado no bordo de um caixilho. Um telhado cablado a este nível sobrevive a contactos incidentais; um telhado com um metro de folga a balançar na caixa de ar oferece material de trabalho a qualquer animal que lá esteja. O detalhe está nas nossas boas práticas de gestão de cabos solares para instaladores PV.

Fechar o habitat num telhado inclinado

Quando o diagnóstico aponta para aves, o PV Protector® fecha o bordo aberto sob os módulos com três componentes concebidos para o efeito.

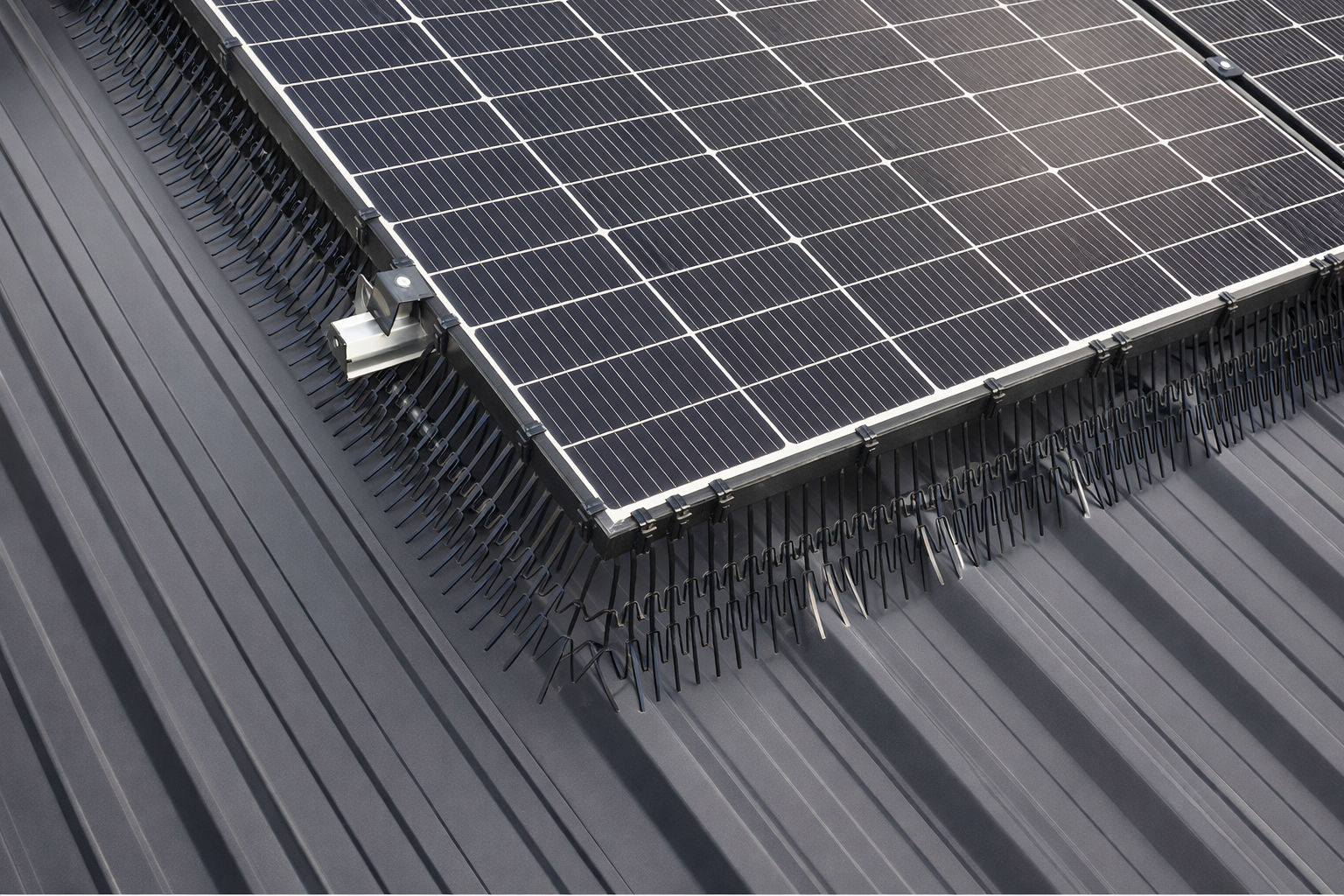

Os Perimeter Segments — em HDPE com estabilizadores UV 944 e 622 — vedam o vão ao longo do perímetro do módulo e existem em duas alturas, 150 mm (Standard) e 200 mm (Extended). Os C-Clips, em PC+ABS estabilizado contra UV, encaixam-nos em caixilhos de módulo de 30, 35 e 40 mm, sem ferramentas e sem furar, pelo que nada é feito ao módulo que possa tocar na sua garantia. Cable Ties em PA66 estabilizado contra UV fixam o conjunto. O sistema tem garantia de 10 anos segundo a especificação do fabricante e destina-se exclusivamente a telhados inclinados com bordo inferior do módulo definido.

O que isto muda para a cablagem é direto: sem acesso à caixa de ar não há construção de ninhos lá dentro, não há material arrastado sobre os troços nem detritos compactados contra a bainha. Elimina por completo um dos mecanismos. Não elimina o outro — e dizê-lo é a diferença entre uma especificação em que o cliente pode confiar e outra cujos limites ele descobre da pior maneira.

Lista de verificação para a próxima deslocação

Seis passos que transformam isto numa rotina repetível:

- Fotografe antes de tocar em seja o que for — plano geral para contexto, macro para a geometria do dano, e registe a posição do módulo. - Classifique o corte. Transversal, mordido, bainha removida numa faixa com sulcos paralelos significa roedor. Gasto, polido, afinado num ponto de contacto significa abrasão. - Leia os resíduos. Excrementos pequenos, escuros e alongados mais material desfiado significa roedor. Penas, ramos, palha e manchas brancas e escuras significam aves. - Encontre a via de acesso no beirado, no remate lateral e em qualquer atravessamento da cobertura, e registe por onde entrou o animal. - Meça a resistência de isolamento na string afetada e nas vizinhas, antes e depois da reparação — uma falha intermitente passa facilmente despercebida numa tarde seca. - Orce a medida correta. Marcas de dentes levam medida contra roedores; indícios de nidificação levam o perímetro fechado; encaminhamento deficiente leva nova fixação em qualquer dos casos.

Roedores e aves deixam marcas diferentes no cabo painel solar, exigem reparações diferentes e pertencem a linhas diferentes de um orçamento. Quando os indícios apontam para aves, um sistema em telhado inclinado equipado com Perimeter Segments (HDPE, estabilizadores UV 944 e 622), C-Clips (PC+ABS estabilizado contra UV para caixilhos de 30, 35 e 40 mm) e Cable Ties em PA66 elimina o habitat que pôs a cablagem em risco, com garantia de 10 anos.

Para especificar proteção contra aves no seu próximo projeto em telhado inclinado — ou para falar de condições para instaladores e distribuidores — contacte a equipa PV Protector®.
