Collaudo impianto fotovoltaico: la check-list delle foto prima della consegna
Ogni installatore conosce una versione della stessa storia. Diciotto mesi dopo la consegna il cliente chiama per un guasto, un nido, un cavo allentato o una tegola rotta, e la conversazione ruota attorno a una sola domanda: com'era il tetto il giorno in cui avete smontato la scala? Se la risposta vive nella memoria di una persona e in qualche scatto da telefono che nessuno ritrova, l'installatore discute da una posizione debole. Se la risposta è una serie di fotografie datate, archiviate insieme alla documentazione di collaudo, la conversazione di solito dura poco.
Questa check-list di collaudo impianto fotovoltaico riguarda il secondo scenario. Elenca le fotografie che vale la pena scattare su un'installazione a tetto a falda prima di smontare il cantiere, spiega perché ciascuna conta in seguito e mostra come archiviarle perché siano ancora utili quando l'impianto avrà cinque anni. Presuppone un campo fotovoltaico montato su profili sopra tegole o lamiera, con un bordo inferiore dei moduli ben definito: la configurazione per la quale PV Protector® è stato concepito. Tetti piani, impianti a terra e in campo aperto, a differenza dei tetti a falda, hanno esigenze di documentazione diverse e restano fuori dal perimetro di questa guida.
Collaudo impianto fotovoltaico: perché servono anche le fotografie
La documentazione scritta del collaudo impianto fotovoltaico registra i risultati delle prove, i numeri di serie e le impostazioni. Non registra l'aspetto fisico dell'installazione. Le fotografie colmano questa lacuna e svolgono tre funzioni contemporaneamente.
Primo, fissano una situazione di riferimento. Lo stato della copertura, il percorso dei cavi, le condizioni delle tegole attorno a ogni gancio, la posizione di ogni componente: tutto viene fissato al giorno della consegna. Qualsiasi cambiamento successivo — per intemperie, uccelli, roditori o per l'intervento di terzi sul tetto — può essere confrontato con quel riferimento invece di diventare oggetto di discussione.
Secondo, tutelano la posizione di garanzia di entrambe le parti. I produttori di moduli e di strutture di montaggio, e PV Protector® per i propri componenti di protezione antivolatile, vogliono vedere che il prodotto è stato installato come prescritto. Una foto di un C-Clip correttamente agganciato a un telaio da 35 mm vale più di qualsiasi rassicurazione verbale quando si valuta una richiesta in garanzia.
Terzo, rendono più rapido l'intervento successivo. Un'ispezione annuale o un preventivo per un ampliamento cominciano con la domanda "che cosa c'è lassù?". Un buon set fotografico risponde dall'ufficio, così chi sale sulla scala sa già quale falda, quale fila e quale bordo controllare.
Il quadro internazionale di riferimento per ciò che l'installatore consegna al cliente è la IEC 62446-1, che definisce le informazioni e la documentazione da consegnare in seguito all'installazione di un impianto fotovoltaico connesso in parallelo al sistema elettrico pubblico. Il set fotografico descritto qui non sostituisce quella documentazione: la integra, e i requisiti nazionali o quelli dell'assicuratore possono aggiungere voci proprie. Verificate che cosa si applica nel vostro mercato prima di definire il fascicolo standard di consegna.
Il set fotografico: che cosa riprendere e perché
L'ordine che segue ricalca l'ordine dei lavori. Scattare in sequenza significa che le foto raccontano l'installazione dall'esterno verso l'interno, e significa che nulla viene dimenticato perché il perimetro era già chiuso.
1. Inquadrature di contesto di ogni falda
Da terra, fotografate ogni falda che ospita moduli, con abbastanza edificio nell'inquadratura da poterla identificare senza didascalia. Aggiungete uno scatto dalla strada che mostri l'intera proprietà. Sono le foto che vengono aperte per prime in qualsiasi conversazione successiva: scattatele con buona luce e tenete la fotocamera in bolla.
2. Attraversamenti della copertura, ganci e scossaline
Prima che i moduli vengano posati, o ovunque restino visibili in seguito, fotografate ogni gancio, ogni attraversamento della copertura e ogni dettaglio di scossalina. Includete la tegola o la lamiera circostante. Le tegole rotte o spostate scoperte in seguito sono la contestazione classica, e una foto datata di una tegola integra accanto a un gancio chiude la questione.
3. Percorso dei cavi e connettori sotto i moduli
È il gruppo di foto più spesso saltato, perché quando qualcuno ci pensa i moduli sono già posati e i cavi nascosti. Riprendete i tratti di cavo DC, la posizione dei connettori, i fissaggi dei cavi e qualsiasi sistema di gestione cavi sotto i moduli finché il bordo inferiore è ancora aperto. La nostra guida all'installazione della protezione antivolatile in due persone prevede questo passaggio fotografico nella sequenza di lavoro, così non viene dimenticato.
4. Il bordo inferiore aperto prima della protezione antivolatile
Fotografate la fessura lungo il bordo inferiore e i bordi laterali del campo fotovoltaico così com'è prima che venga montata qualsiasi protezione antivolatile. Mostrate il telaio del modulo, il profilo di montaggio, la superficie delle tegole sottostante e l'altezza della fessura. Se il cliente chiederà in seguito perché è stata consigliata una protezione antivolatile, o se un assicuratore chiederà che cosa è stato fatto per prevenire la nidificazione, questa è la foto del "prima".
5. Perimeter Segments e C-Clips montati

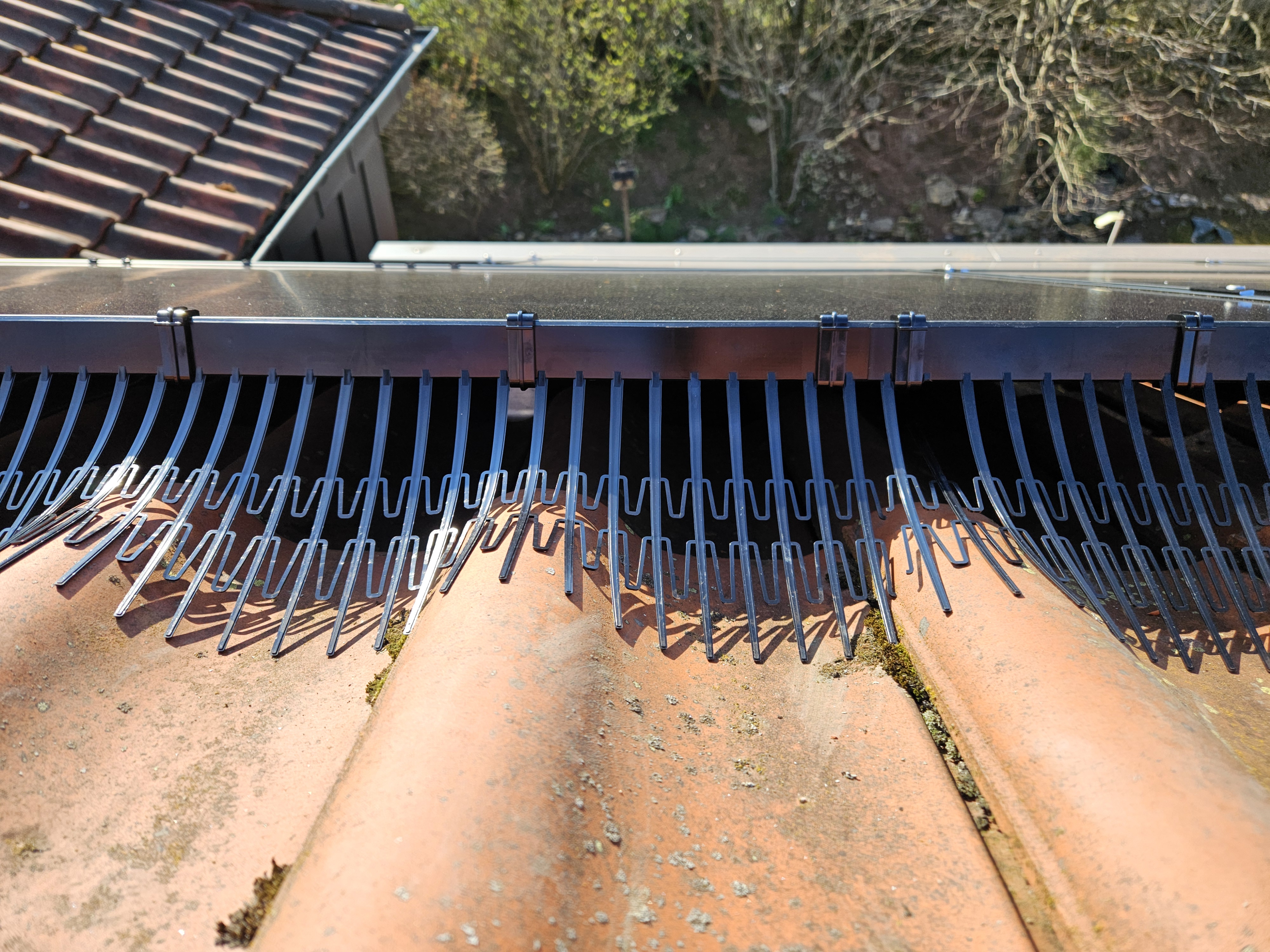

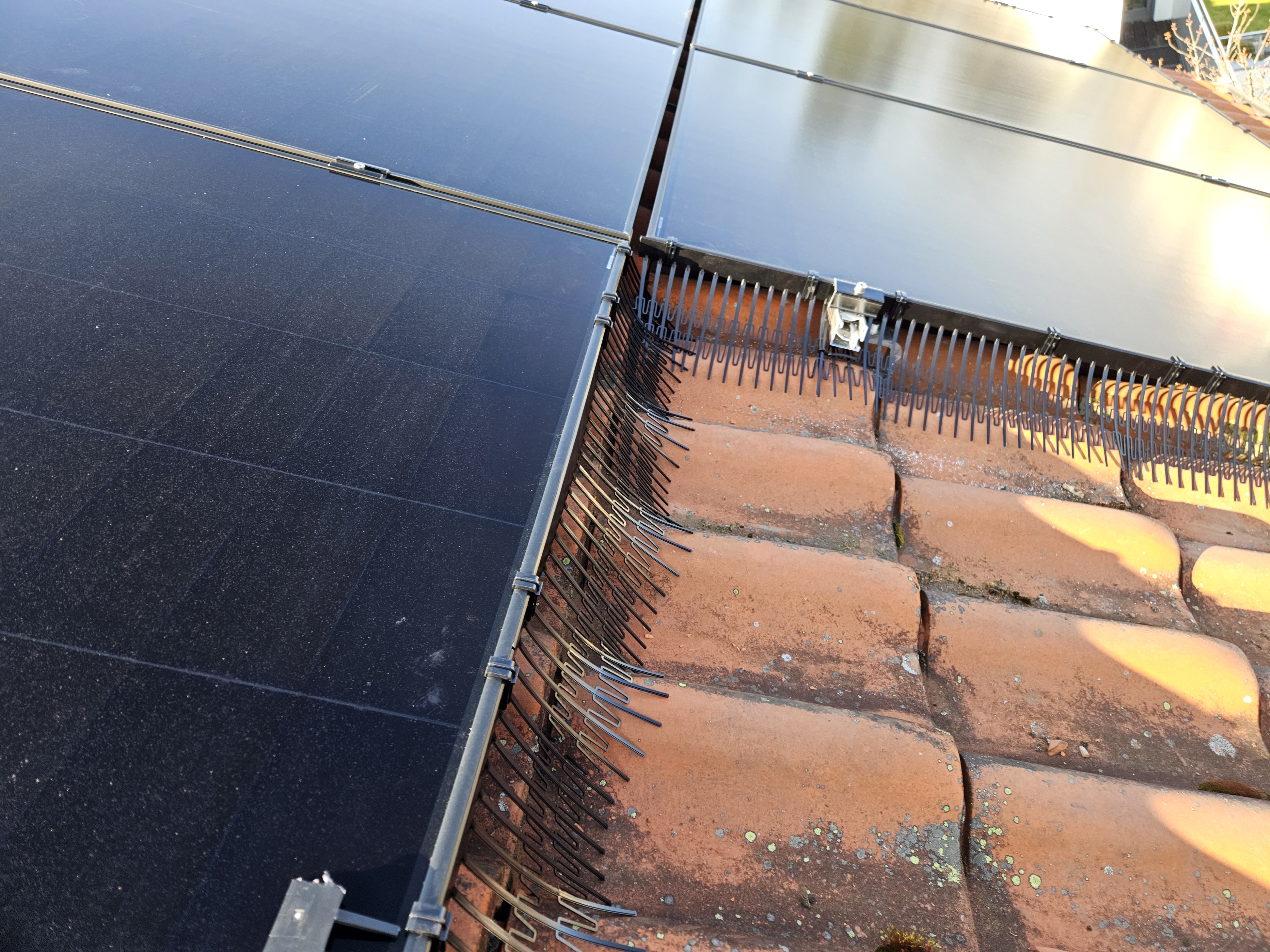

Una volta chiuso il perimetro, scattate una ripresa per l'intera lunghezza di ogni bordo, poi i primi piani dove conta il dettaglio: un C-Clip agganciato al telaio del modulo, la sovrapposizione nel punto in cui due Perimeter Segments si incontrano, ogni angolo e i Cable Ties che fissano la posa. Includete almeno una foto con un metro a nastro o un riferimento noto nell'inquadratura, in modo che lo spessore del telaio e l'altezza del Segment siano leggibili in seguito. Sono le foto che chi valuta una richiesta in garanzia vorrà vedere.
6. Inverter, sezionatori ed etichettatura
Fotografate l'inverter con il display o le spie di stato visibili, i sezionatori DC e AC, l'etichettatura del quadro elettrico e le targhette di avvertenza richieste nel vostro mercato. Aggiungete uno screenshot o una foto del portale di monitoraggio del primo giorno che mostri l'impianto in produzione. È ciò che collega l'installazione fisica al verbale delle prove di collaudo.
7. Stato del tetto e dintorni a fine giornata
Concludete con le stesse inquadrature di contesto dell'inizio, più grondaie, compluvi e qualsiasi zona in cui potrebbero essere rimasti residui di lavorazione. Un tetto pulito e grondaie vuote nelle foto di consegna eliminano un'intera categoria di reclami successivi.
Come scattare perché le foto siano utilizzabili in seguito
Una foto che fra cinque anni non si riesce a ritrovare o a interpretare non è documentazione. Poche abitudini fanno la differenza.
Prima il campo largo, poi il dettaglio. Per ogni elemento scattate un'inquadratura ampia che mostri dove si trova, poi il primo piano. Un primo piano di un C-Clip senza contesto potrebbe essere stato scattato su qualsiasi tetto d'Italia.
Stesso ordine, su ogni cantiere. Seguite i sette gruppi qui sopra nella stessa sequenza su ogni installazione. La squadra imparerà il ritmo, e chi consulterà il fascicolo in seguito saprà dove guardare.
Includete un riferimento dimensionale. Un metro a nastro, un metro pieghevole o una mano guantata accanto a un componente dà la scala. Trasforma "la fessura sembrava giusta" in un dato misurabile.
Attenzione alla luce. I moduli riflettono il cielo. Scattate con il sole alle spalle dove possibile ed evitate di fotografare il vetro con un angolo radente. Per la parte inferiore dei moduli, una lampada frontale o la torcia del telefono funzionano meglio del flash.
Conservate data e ora di scatto. Lasciate attivi i metadati di data e ora della fotocamera. Se il telefono li elimina in fase di condivisione, trasferite gli originali anziché copie compresse.
Nominate i file per falda e per fila. Un file chiamato IMG_4471 non aiuta nessuno. Un file chiamato falda-sud_fila1_bordo-inferiore_dettaglio-clip_2026-09-14 può essere ritrovato anche da chi non è mai stato in cantiere.
Archiviazione e consegna
Conservate il set a piena risoluzione insieme alla documentazione di collaudo impianto fotovoltaico, non sul telefono di una sola persona. Il cliente riceve una copia — o un link — come parte del fascicolo di consegna, insieme alla documentazione scritta. Quella copia non è una cortesia: è ciò che consente al cliente di rispondere alle domande di un assicuratore o di un acquirente sull'impianto senza chiamarvi, e dimostra che il lavoro è stato eseguito a regola d'arte.
Conservate lo stesso set nel vostro archivio di progetto per tutta la durata della garanzia più lunga presente sul tetto. Per i componenti PV Protector® significa almeno il periodo di garanzia di 10 anni. Se sorge una richiesta in garanzia o una contestazione, le foto sono la prima cosa che chiunque chiede.
Conta anche la documentazione precedente all'installazione. Le fotografie del vostro sopralluogo tecnico per la protezione antivolatile mostrano il tetto prima dell'inizio dei lavori; il set di collaudo lo mostra dopo. Insieme inquadrano il lavoro da un capo all'altro.
Dove la check-list di collaudo impianto fotovoltaico ripaga in seguito
Il valore del set fotografico emerge nelle situazioni che gli installatori amano meno.
La chiamata di ritorno. Al secondo anno un cliente segnala uccelli sotto i moduli. Le foto di collaudo mostrano se il perimetro era chiuso su ogni bordo, se un Segment è stato omesso attorno a un ostacolo e quale fosse l'altezza della fessura. Questo stabilisce se la visita è una questione di garanzia, un preventivo per un intervento integrativo o una conversazione su un terzo che ha rimosso un Segment per accedere a una parabola.
Il reclamo per la tegola. Un copritetto che lavora su un comignolo trova una tegola rotta vicino a un gancio, e il cliente dà per scontato che risalga all'installazione fotovoltaica. Il gruppo di foto numero due risponde con una sola e-mail.
La richiesta dell'assicurazione. Il riscontro degli installatori (aneddotico, non una statistica misurata) è che assicuratori e periti chiedono sempre più spesso che cosa è stato fatto per prevenire la nidificazione sotto gli impianti su tetto. I gruppi di foto quattro e cinque mostrano il prima e il dopo.
La compravendita. L'immobile cambia proprietario e il tecnico dell'acquirente vuole sapere che cosa c'è sul tetto. Un fascicolo di consegna con fotografie trasforma l'impianto in un valore invece che in un punto interrogativo.
Il preventivo successivo. Quando lo stesso cliente chiede di ampliare il campo fotovoltaico o di proteggere una seconda falda, le foto vi permettono di preventivare dall'ufficio. La nostra check-list di attrezzi e componenti per la protezione dei pannelli solari dai piccioni copre ciò che va caricato sul furgone per quella visita di ritorno.
Documentare un'installazione PV Protector®
I componenti di protezione antivolatile su un tetto a falda meritano di essere fotografati con la stessa cura dell'impianto elettrico, perché sono le parti più esposte a intemperie, uccelli e mani curiose.
PV Protector® chiude il perimetro del campo fotovoltaico con tre componenti progettati. I Perimeter Segments, in HDPE con stabilizzanti UV 944 e 622, costituiscono la barriera e sono disponibili in due altezze, 150 mm (Standard) e 200 mm (Extended). I C-Clips, stampati in PC+ABS stabilizzato ai raggi UV, agganciano i Perimeter Segments ai telai dei moduli da 30, 35 e 40 mm — senza attrezzi, senza forare né incollare nulla al telaio, così la garanzia del modulo resta intatta. I Cable Ties in PA66 stabilizzato ai raggi UV fissano la posa. Il sistema è coperto da una garanzia di 10 anni secondo le specifiche del produttore ed è concepito esclusivamente per tetti a falda con un bordo inferiore dei moduli definito.
Per il fascicolo di garanzia, le foto che contano sono quelle che mostrano che l'installazione è stata eseguita come descritto nel manuale di montaggio: C-Clips completamente agganciati al telaio, Perimeter Segments sovrapposti nei giunti anziché accostati con una fessura, angoli chiusi e Cable Ties al loro posto. Una ripresa per l'intera lunghezza di ogni bordo più i primi piani di ogni angolo e di ogni giunto sono sufficienti. Richiede pochi minuti a fine lavoro e fa la differenza tra un'installazione documentata e una non documentata.
Fate della fotocamera una parte del lavoro
Una check-list di collaudo impianto fotovoltaico che si ferma ai risultati delle prove lascia l'installazione fisica senza documentazione. Sette gruppi di fotografie, scattati nello stesso ordine su ogni cantiere e archiviati con i documenti di consegna, colmano quella lacuna. Tutelano il cliente, tutelano l'installatore e rendono ogni intervento successivo — ispezione, integrazione, garanzia — più rapido e meno conflittuale.
Per specificare PV Protector® su impianti a tetto a falda, o per discutere le condizioni riservate a installatori e distributori, contattate il team PV Protector®.
